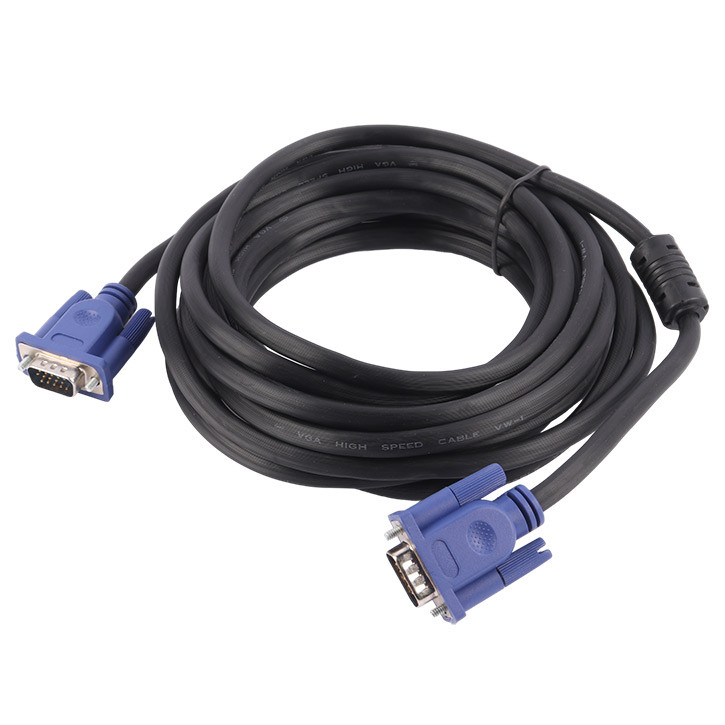

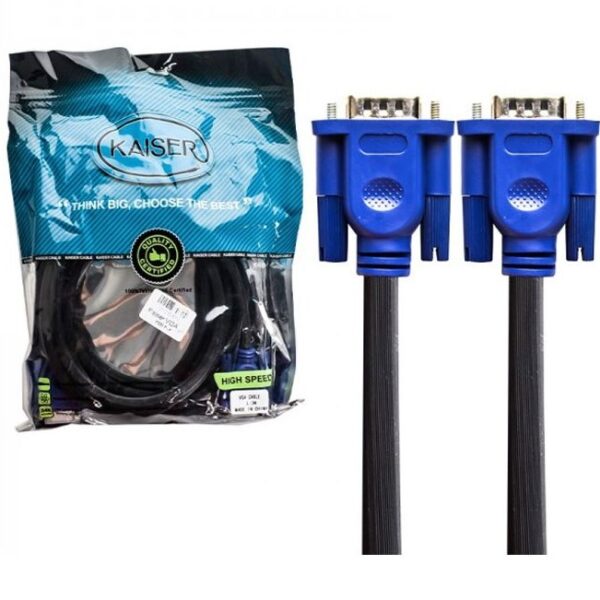

کابل Kaiser VGA 3+4 10m

در یک نگاه، کابل VGA Kaiser 3+4 به طول ۱۰ متر یک کابل آنالوگ با کیفیت بالاست که برای انتقال سیگنال تصویری RGB همراه با زمین و سینک همگام‌سازی طراحی شده. این کابل از سه هسته کواکسیال (برای هر کانال رنگ) و نه هادی AWG24 برای زمین و سیگنال‌های H/V sync بهره می‌برد، تمامی سیم‌ها در روکش PVC قرار گرفته و با شیلدینگ دوگانه (فویل+بافت) و فیوز فریت داخلی از تداخل الکترومغناطیسی محافظت می‌شوند. کانکتورهای HD-15 نری با مکانیزم strain relief و پیچ قفل‌دار، اتصال مطمئن و بدون لغزش را تضمین کرده و تا وضوح Full HD (1920×1080) را بدون افت قابل توجه کیفیت پشتیبانی می‌کنند.

ساختار کابل

• هسته‌های کواکسیال (Coax): سه هسته مجزا از نوع 28 AWG برای انتقال سیگنال‌های قرمز، سبز و آبی (RGB)
• هادی‌های اضافی: نه سیم AWG24 برای زمین و سینک‌های افقی/عمودی (H/V sync)
• جنس هادی: مس بدون اکسیژن (OFC) یا CCS بسته به تولید، برای رسانایی بالا و حداقل افت سیگنال
• شیلدینگ و نویزگیری

• شیلدینگ دوگانه: لایه فویل آلومینیوم به همراه بافت توری از جنس مس قلع‌کاری‌شده برای کاهش EMI و RFI

• فیلتراسیون EMI: فیوز فریت (Ferrite Bead) داخلی نزدیک کانکتورها برای حذف نویزهای فرکانس بالا روکش خارجی: PVC با مقاومت بالا در برابر کشش، خمیدگی و سایش

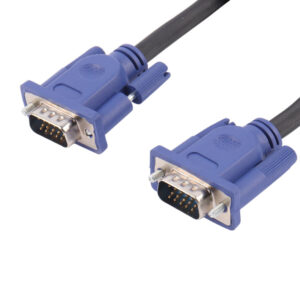

کانکتورها

• نوع: DE-15/HD-15 (15 پین D-subminiature) نری – نری

• مکانیزم قفل‌دار: پیچ‌های فلزی جهت تثبیت اتصال و جلوگیری از افتادگی کابل

• strain relief: محافظ یک‌پارچه در محل اتصال کانکتور به کابل برای جلوگیری از شکستگی سیم‌ها در اثر خم‌شدگی

عملکرد و سازگاری

• رزولوشن پشتیبانی‌شده: تا Full HD 1920×1080 @60Hz بدون نویز و ghosting محسوس

• کیفیت تصویر: حذف ghosting و نویز به‌واسطه ساختار کواکسیال و فیلتراسیون EMI

• محیط‌های کاربرد: اتصال کامپیوتر به مانیتور/پروژکتور در کلاس‌ها، کنفرانس‌ها و سیستم‌های اداری؛ همچنین کاربرد در دستگاه‌های صنعتی و قدیمی VGA

با این مشخصات، کابل Kaiser VGA 3+4 10m انتخابی ایده‌آل برای انتقال پایدار سیگنال آنالوگ در فواصل طولانی و محیط‌های دارای نویز الکترومغناطیسی بالا محسوب می‌شود
